位移一体化监测站
特点特征
精准可靠
实时定位
智能管理
高度集成
系统看门狗
北斗传输
工业品质
前端存储应用领域：泥石流、山体滑坡、山洪预警、变形监测

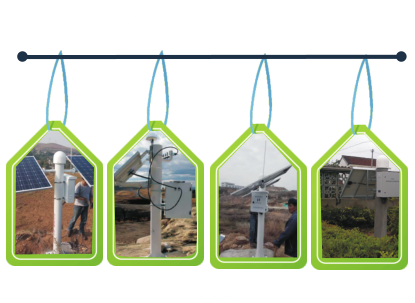

配置信息：太阳能供电系统、石墨防雷系统、GNSS天线、采集传输装置、立杆固定支架
产品特点
GNSS接收机采用自主知识产权BDS+GPS双星五频GNSS模块,紧跟国际卫星定位发展的步伐,为GNSS产业革命性产品,特别在变形监测中的应用,GPS+BDS跟踪能力,增多跟踪卫星数量,增加GNSS变形监测的可用性及可靠性,使在高遮挡地区进行变形监测成为可能特别是北斗卫星导航系统组网卫星的不断增多,可用性与可靠性不断加强;北斗卫星导航定位系统的独有功能,5颗地球同步卫星,可大大降低接收机跟踪卫星的DOP,提高解算精度。
采用BDS+GPS双星五频GNSS模块,可单BDS或单GPS目定位,也可双系统联合定位,无滤波、无平滑的伪距测量数据用于低噪音、低多路径,甚低噪音的L1/2、B1/B2载波观测值在1Hz带宽內优于3mm的精度,经得起考验的低仰角信号跟踪技术。
GNSS-300技术参数
| 项目 | 内容 |
| 信号跟踪 | 120通道/GPS L1C/A码L1/L2 P码，BDS B1B2 I支路C码 |
| 定位参数 | 伪距精度：L1=10cm/L2=10cm,B1=10cm/B2=10cm 载波精度：L1=0.5mm/L2=1mm,B1=0.5mm/B2=0.5mm 单点定位精度 <1.5m 水平:±(2.5 +1×10-6D)mm 垂直:±(5 + 1×10-6D)mm 信号跟踪时间：冷启动<50s 温启动<30s 热启动<15s 信号重捕获：<2s 时钟精度：20ns 可靠性：大于99.9% 更新率：1Hz、2Hz、5Hz、10Hz、20Hz选配 |
| 物理性能 | 尺寸：20cm×14.5cm×8cm 重量：1.20kg （含内置电台） 工作温度：-40℃— +70℃ 存储温度：-45℃— +80℃ 湿度：100％全密封，可漂浮 防尘防水：IP67级标准 撞击和振动：抗2m跌落 |
| 电气指标 | 接收机电源：DC 10.5 — 28V ，带过流过压反向保护功能 功耗：小于2.5W 通讯接口：2个RS232接口、1个LAN(预留)接口、2个外置电源接口射频接口：1个UHF天线接口（BNC）、1个GNSS天线接口（BNC） |
| 数据格式 | NMEA-0183/Compass（自定义二进制）/CMR/RTCM2.X/ RTCM3.X |
| 通讯协议 | RS232、TCP/IP通讯协议 |
| 存储 | 内置100MB存储器（可扩展） |
| 供电 | 50W/12V单晶硅太阳能电池板/50Ah |
| 可靠性 | MTBF：5000h/ 内置15KV ESD保护 |
